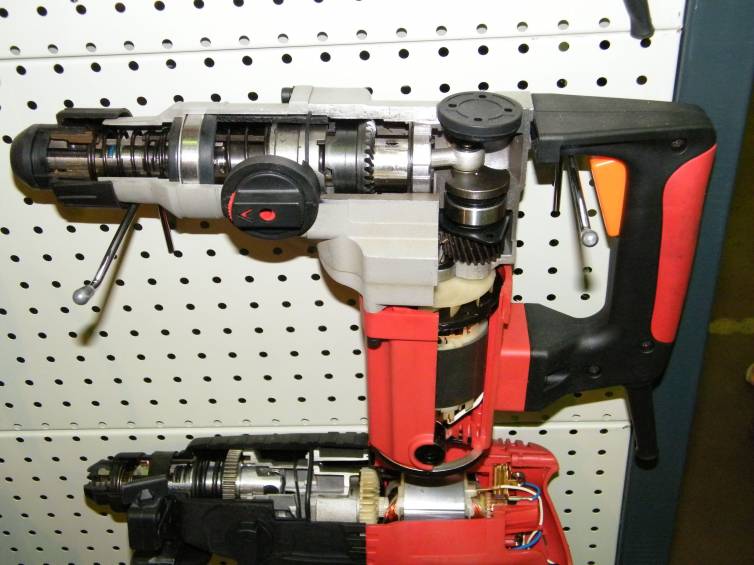

Строительный перфоратор и ударная электродрель в разрезе, синими стрелками указаны коллектор…
3648x2736
ru.m.wikipedia.org
 — , в которой датчиком положения ротора и пере­к­лю­ча­те­лем тока в обмотках является одно и то же устройство — .
Самые маленькие двигатели данного типа (единицы ) содержат в корпусе:
Применяются, в основном, в детских игрушках (рабочее напряжение 3-9 вольт).
Более мощные двигатели (десятки Ватт), как правило, имеют
Именно такой конструкции большинство электродвигателей в современных автомобилях (рабочее напряжение 12 или 24 ): привод вентиляторов систем охлаждения и вентиляции, «дворников», насосов омывателей.
Двигатели мощностью в сотни Ватт, в отличие от предыдущих, содержат четырёхполюсный статор из . Обмотки статора могут подключаться несколькими способами:
часть обмоток параллельно с ротором, часть последовательно (
Общие достоинства коллекторных двигателей постоянного тока — простота изготовления, эксплуатации и ремонта, достаточно большой ресурс.
К недостаткам можно отнести то, что эффективные конструкции (с большим КПД и малой массой) таких двигателей являются низкомоментыми и быстроходными (сотни и тысячи оборотов в минуту), поэтому для большинства приводов (кроме вентиляторов и насосов) необходимы редукторы. Это утверждение не вполне верно, но обоснованно. Электрическая машина, построенная на низкую скорость, вообще имеет заниженный КПД и связанные с ним проблемы охлаждения. Скорее всего проблема лежит так, что изящных решений для неё нет.
и ударная в разрезе, синими стрелками указаны коллекторы электродвигателей.
Схема одного из вариантов УКД. Допускается работа и от постоянного, и от переменного тока
Универсальный коллекторный электродвигатель (УКД) — разновидность , которая может работать и на постоянном, и на переменном токе. Получил большое распространение в ручном и в некоторых видах из-за малых размеров, малого веса, лёгкости регулирования оборотов, относительно низкой цены. Широко использовался на железных дорогах Европы и США как тяговый электродвигатель.
Строго говоря, универсальный коллекторный электродвигатель является коллекторным электродвигателем постоянного тока с последовательно включенными обмотками возбуждения (статора), оптимизированным для работы на переменном токе бытовой электрической сети. Такой тип двигателя независимо от полярности подаваемого напряжения вращается в одну сторону, так как за счёт последовательного соединения обмоток статора и ротора смена полюсов их магнитных полей происходит одновременно и результирующий момент остаётся направленным в одну сторону. На самом деле там есть небольшой фазовый сдвиг, обуславливающий появление против направленного момента, но он невелик, симметрирование обмоток не только улучшает условия коммутации, но и уменьшает этот момент. (М. П. Костенко, «Электрические машины»). Для нужд строились специальные подстанции переменного тока низкой частоты — 16 Гц в Европе, в США же частота 25 Гц была одной из стандартных (наряду с 60 Гц) до 50-х годов XX века. В 50-х годах XX века германо-французскому консорциуму производителей электрических машин удалось постро�8ть однофазную тяговую машину промышленной частоты (50 Гц). По данным М. П. Костенко «Электрические машины», электровоз с однофазными коллекторными машинами на 50 Гц испытывался в ССС� , где получил восторженно-отрицательную оценку специалистов.
Для возможности работы на переменном токе применяется статор из магнитно-мягкого материала, имеющего малый гистерезис (сопротивление перемагничиванию). Для уменьшения потерь на вихревые токи статор выполняют наборным из изолированных пластин. Подмножеством коллекторных машин переменного тока (КМПТ) являются машины «пульсирующего тока», полученного путем выпрямления тока однофазной цепи без сглаживания пульсаций ().
Особенностью (в большинстве случаев — достоинством) работы такого двигателя именно на переменном токе (а не на постоянном такого же напряжения) является то, что в режиме малых оборотов (пуск и перегрузка) индуктивное сопротивление обмоток статора ограничивает потребляемый ток и соответственно максимальный момент двигателя (оценочно) до 3-5 от номинального (против 5-10 при питании того же двигателя постоянным током). Для сближения механических характеристик у двигателей общего назначения может применяться секционирование обмоток статора — отдельные выводы (и меньшее число витков обмотки статора) для подключения переменного тока.
Сложной проблемой является вопрос коммутации мощной коллекторной машины переменного тока. В момент коммутации (прохождение секцией нейтрали) сцепленное с секцией якоря (ротора) магнитное поле меняет свое направление на противоположное, что вызывает генерацию в секции так называемой реактивной ЭДС. Так обстоит дело в случае с постоянным током. В КМПТ реактивная ЭДС также имеет место. Но так как якорь (ротор) находится в пульсирующем во времени магнитном поле статора, в коммутируемой секции дополнительно имеет место ещё и трансформаторная ЭДС.
