Зарядник для шуруповертов (дрель 12в) 1
Скачано: 2058 раз(а). Приобрел шуруповерт, может кто посоветует простой и надежный зарядник для
300x305
monitor.net.ru
Приобрел шуруповерт, может кто посоветует простой и надежный зарядник для этих дел.
В этой схеме светодиод почему то не гаснет при окончании зарядки. В инструкции написано - нужно заряжать 3-5 часов аккумуляторы (1,2А 10 штук)
, если забудешь выключить из сети зарядник. то аккумулятору придет конец (зарядка будет идти всегда) Так как питание у зарядника не скончаемое (24вольт)

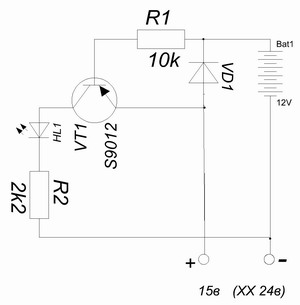

На схеме 15. Для пущей уверенности можно снизить входное или ограничить до 13,8 В, но 15 -- оптимальнее.
время заряда конечно увеличиться , но.... зато практичнее , если вы не терпите суеты в работе
Второй путь -- придумать пороговый отсекатель по напряжению и стабилизатор тока зарядки.
, поставь в разрыв стабилизатор на 15В (хоть ЕН-ку). И не будет перезаряда. Конечное напряжение не 13.8 (это для свинцовых), а 15 (10шт*1.5В)
кстати, НК не сильно боятся перезаряда небольшим током. Они просто перегоняют электричество в тепло.
, ясно. буду думать. Если бы пользовался сам, ни чего бы не делал, ни каких переделок. А так этот шуруповерт будет применяться при ремонте квартиры у дочери. Там точно убьют аккумуляторы, если не принять меры.
Наверное сделаю стабилизатор по току и компаратор соберу, чтобы отключал зарядник при 15вольтах.
При данной схеме там не может быть номинального значения, т.к. будет зависеть от зарядного тока
НК не сильно боятся перезаряда небольшим током. Они просто перегоняют электричество в тепло.
Они больше бояться недозаряда, в том смысле если постоянно недозаряжать АБ , то они убьются быстрее чем от перезаряда
блин , объясните мне , а каким раком ограничивается ток заряда батареи в приведённой схеме ???
помоему это просто схема индикации , но ни как не зарядника...
блин , объясните мне , а каким раком ограничивается ток заряда батареи в приведённой схеме ???
а каким раком ограничивается ток заряда батареи в приведённой схеме ???
, светодиод должен потухнуть при опр. значении напряжения на аккумуляторе. В моем случае, не гаснет диод. Видно надо подбирать опытным путем R1. Я пробовал вместо аккумулятора подключать регулируемый БП.. Так когда делаешь на клеммах аккумулятора +20 вольт - диод тухнет.
Мне в принципе этот зарядник подходит как раз по напряжению. При сетевом 225-230 ток заряда идет 350ма. Это нормально. За пять часов как раз произойдет полная зарядка аккумулятора . Подберу мощный лавинник на 15-16вольт и думаю будет автоматическая зарядка готова.
Пока не уровняется напряжение питания и аккумулятора, светодиод будет гореть.А от 24 вольт он будет гореть вечно.
светодиод должен потухнуть при опр. значении напряжения на аккумуляторе.
Здесь немного не так.Вернее, когда перестанет заряжаться аккумулятор.
, если так уж принципиально, собери на 4060 таймер и источник тока LM317.
, поставил крен15 и все ОК стало. На входе зарядника 14,8в , на аккумуляторе на 0,7в мельше. Все работает вроде. аккумулятор сейчас заряжен, ток идет 90ма. через часик посмотрю, ток заряда должен уйти к нолю и светодиод должен притухнуть. Какой ни какой, а индикатор заряда нужен.
одно "но" в этой модернизации. Нужен радиотор охлаждения для К� ЕНки. У конце заряда ток 90ма, не сильный нагрев. А вот в начале заряда, наверн�Eе будет идти сильный нагрев К� ЕНки.
, таймер просто для того, чтобы выключить. А на линейном стабилизаторе у тебя рассеивается довольно приличная мощность. Вся "классика" обычно собирается по схеме 4060+317(350). Более дорогие уже оснащены микроконтроллером и управляются ШИМ.
С кренкой получилось следующее - ток заряда при напряжении на аккумуляторе 14,00в упал до 20ма. Но индикатор не гаснет. Пробовал в базой цепи транзистора изменять номинал резистора - бесполезно.
А мне чо крен28 для 24вольтовой ставить? Или лучше крен30? Зарядник выдаёт 37 вольт.
Пробовал в базой цепи транзистора изменять номинал резистора - бесполезно.
, наверное ни чего не выйдет. нужно придумывать ставить доп. элементы Тиристор, к примеру. Чтобы при 15 вольт включал скажем другой зеленый диод.
, В любом случае через некоторое время батарея загнётся. Поэтому выведи сразу два провода для подключения внешнего аккумулятора. Тебе ещё повезло что шуруповёрт 12v. Хуже когда он на 14,4 или 18v.
, про провода я уже подумал. Приготовил комп. блок питания. Должен потянуть это дело БП от компа.
Только не вздумай на 15В подавать стабилизированный БП. В дешевых зарядках ограничитель тока сам трансформатор.
, с ограничением тока все ясно. А вот 10ом по моему ни чего не дадут. VD1 открыт постоянно (это эквивалент резистору в 2ом)
если этот диод является выпрямителем? а если там скорее всего просто трансформатор в питалове???
Падение напряжения на диоде открывает транзистор, лучше подобрать резистор или подстроечник на базу - эмиттер транзистора.
А может действительно правильнее будет питать эту зарядку прямо с трансформатора переменным током а НЕ постоянным.
открыт? П
