Автоматическое зарядное устройство с питанием не только от сети 220 вольт
Среди публикаций в радиолюбительской литературе нередко можно встретить описания электронных устройств и узлов, разработанных для зарядки аккумуляторов различного назначения от сети переменного тока 220 В.
Поистине этот поток схем неограничен и разнообразен. Однако в последнее время интерес радиолюбителей все больше вызывают зарядные устройства для различных аккумуляторных батарей, работающие от иных источников напряжения - автомобильные аккумуляторы, различные батареи (элементы питания) и персональный компьютер. С появлением на общедоступном рынке Ni-Mn и Ni-Cd портативных аккумуляторов, имеющих внешний вид сообразно элементам питания типа АА и AAA (пальчиковые батарейки различного диаметра и длины) с рабочим напряжением 1,2...1,4 В, потребность в устройствах зарядки данных аккумуляторов только возрастает.
Предлагаемые промышленностью электронные устройства зарядки можно уже везде приобрести, но их цена вряд ли удовлетворит начинающего радиолюбителя или того, кто способен сделать зарядное устройство своими руками. Тем более, что такое устройство не потребует дорогостоящих деталей, просто в повторении, сборке, надежно в эксплуатации (пожаро- и злектробезопасно) и потребует времени всего один вечер.

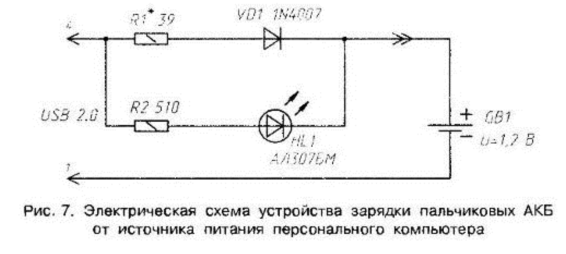

Самым простым устройством подзарядки аккумуляторов с напряжением 1,2...1,4 В является электрическая схема, приведенная на рис. 7.
Это устройство рассчитано на подключение к шине USB любого современного персонального компьютера (далее. ПК). Как известно, 4 контакта многофункционального порта USB имеют следующее назначение: два - соответственно питание "+" и "-" (5 В), два оставшиеся служат информационной шиной обмена данными с устройствами периферии. Соответственно схеме (на рис. 7) в данном случае используют только два контакта питания ±5 В.
С помощью данного устройства можно заряжать портативные АКБ током примерно 100 мА (в соответствии с указанным на схеме рис. 7) сопротивлением резистора R1. Поскольку различные пальчиковые аккумуляторы имеют разные энергоемкости, соответственно потребуется разное время для зарядки этих аккумуляторов. Так, аккумуляторы емкостью 1400 мА/ч с номинальным напряжением 1,2 В потребуется заряжать с помощью данной схемы примерно 14 часов подряд, а, например, другие аккумуляторы с тем же номинальным напряжением 1,2 В, но с энергоемкостью 700 мА/ч потребуется заряжать с помощью непрерывно работающего ПК всего 7 часов, т.е. в два раза меньше по времени. Здесь уместно помнить, что и отдача полезной энергии у различных типов аккумуляторов (АКБ) будет различной, главным образом, сопоставимой с энергоемкостью каждого конкретного АКБ.
Зарядной ток в данной схеме протекает по цепи R1 - VD1. Причем АКБ подключается через разъем или съемные контакты. Индикаторная цепь R2, HL1 введена в схему для наглядного представления о режиме работы зарядного устройства. Пока АКБ не подключен, светодиод HL1 не светится, как только зарядной ток в цепи имеет место (а это происходит при подключении нагрузки, т.е. GB1) начинает светиться инди0�аторный светодиод HL1. Он может быть любого типа и цвета, с током до 10 мА. Если в индикации состояния устройства нет необходимости а это не редкость, так как потребляемый ток в пределах 100 мА является безопасным для USB порта. ПК, к которому возможны подключения даже ультра ярких светодиодов и ламп локальной подсветки) - цепь R2, HL1 из схемы исключают. Зарядной ток можно корректировать изменением сопротивления резистора R1. Так, при указанных на схеме номиналах элементов, зарядной ток составит 100 мА, а при уменьшении сопротивления резистора R1 зарядной ток пропорционально увеличится.
По рассмотренному пути идут не только радиолюбители, но и многие производители промышленных зарядных устройств, в том числе зарубежных. На рис. 8. представлено зарядное устройство для АКБ типа AAA, работающее от порта USB ПК.
Электрическая схема данного устройства сопоставима по простоте и эффективности с представленной схемой зарядного устройства на рис. 7.
Другим, не менее важным вопросом, является зарядка портативных АКБ различного назначения постоянным током от автомобильных аккумуляторов с напряжением 12 и 24 В (последние актуальны для некоторых типов отечественных и зарубежных грузовых авто, например, Volvo FL7). Для этой цели используют различные зарядные устройства.
Заряжать портативные АКБ от автомобильных АКБ (когда номинальное напряжение портативных АКБ меньше, чем автомобильных) можно и напрямую, но такой метод чреват быстрым износом портативного АКБ, небезопасен, и может быть краткосрочно применим только в чрезвычайных обстоятельствах, в полевых (и аналогичных) условиях, в качестве исключения, когда иными способами зарядить портативный АКБ невозможно.
Лучше всего в такой ситуации пользоваться специальным зарядным устройством с регулируе
